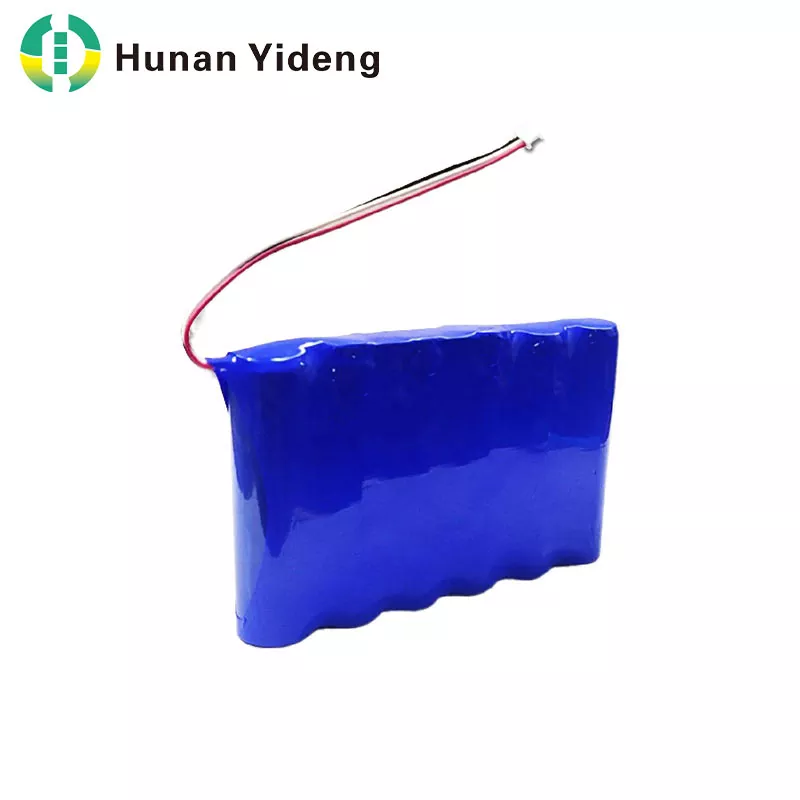

يدينجيوفر11.1 فولت 4000 مللي أمبير 18650 3S2P بطارية ليثيوم أيون طويلة العمر قابلة للشحنللإلكترونيات المحمولة والمعدات الصناعية وأنظمة المراقبة وتطبيقات الطاقة المخصصة التي تتطلب جهدًا ثابتًا وقدرة عملية وأداء قابل لإعادة الشحن.
تجمع بطارية الليثيوم أيون بقدرة 11.1 فولت وسعة 4000 مللي أمبير في الساعة بين ثلاث مجموعات متصلة متسلسلة مكونة من 18650 خلية، مع خليتين متصلتين بالتوازي داخل كل مجموعة. يوفر تكوين 3S2P هذا جهدًا اسميًا يبلغ 11.1 فولت، وسعة مقدرة تبلغ 4000 مللي أمبير في الساعة، وحوالي 44.4 وات في الساعة من الطاقة الاسمية. تصميمه القابل لإعادة الشحن يجعله خيارًا عمليًا للمعدات المحمولة وأنظمة الطاقة الاحتياطية وأجهزة المراقبة الصناعية والمنتجات الإلكترونية الأخرى. إن فهم المواصفات الكهربائية ومتطلبات الحماية وظروف الشحن وتوافق التطبيقات يساعد الشركات المصنعة للمعدات على اختيار حل البطارية المناسب. تدعم Yideng أيضًا تطوير حزمة البطاريات المخصصة لتلبية متطلبات التكامل المختلفة.
تعد حزمة بطارية ليثيوم أيون القابلة لإعادة الشحن بقدرة 11.1 فولت وسعة 4000 مللي أمبير في الساعة بمثابة مصدر طاقة مصمم للمعدات الإلكترونية التي تحتاج إلى جهد تشغيل أعلى مما يمكن أن توفره خلية ليثيوم أيون واحدة. يستخدم خلايا أسطوانية بتنسيق 18650 مرتبة في تكوين كهربائي محدد لتحقيق الجهد والسعة المطلوبين.
تصف الأرقام الموجودة في اسم المنتج خصائصه الأساسية:
يحتوي هذا التكوين على ست خلايا في المجموع. تعمل التوصيلات المتسلسلة على زيادة الجهد، بينما تعمل التوصيلات المتوازية على زيادة السعة المتاحة. عند تصميمها بشكل صحيح، يمكن لحزمة البطارية الناتجة أن توفر توازنًا مفيدًا بين الجهد الكهربي ووقت التشغيل ومرونة التغليف.
بالنسبة لمطوري المعدات، فإن الاعتبار المهم ليس مجرد الجهد الاسمي للبطارية. يعتمد التوافق أيضًا على الطلب الحالي ومتطلبات الشحن ومساحة التثبيت المتاحة ودرجة حرارة التشغيل ودوائر الحماية.
قبل اختيار بطارية لمنتج تجاري أو نظام صناعي، يجب على المشترين مراجعة خصائصها الكهربائية المقدرة والتأكد من أن الحزمة الكاملة تلبي متطلبات التطبيق.
| المعلمة | مواصفة | الأهمية العملية |
|---|---|---|
| نموذج البطارية | 18650-3S2P | يحدد تنسيق الخلية وترتيبها |
| كيمياء البطارية | ليثيوم أيون | يدعم تطبيقات الطاقة القابلة لإعادة الشحن |
| الجهد الاسمي | 11.1 فولت | يساعد على تحديد التوافق الكهربائي |
| القدرة الاسمية | 4000 مللي أمبير / 4 أمبير | يشير إلى قدرة الشحن المقدرة |
| الطاقة الاسمية | 44.4 واط ساعي | يوفر أساسًا لتقدير وقت التشغيل |
| تكوين الخلية | 3S2P | ست خلايا مرتبة في ثلاث مجموعات متسلسلة |
| الحد الأقصى لتيار الشحن | 1C، تخضع لمواصفات المنتج | يحدد معدل الشحن العلوي المسموح به |
| درجة حرارة الشحن | 0 درجة مئوية إلى 50 درجة مئوية | يحدد بيئة الشحن المحددة |
| درجة حرارة التفريغ | -20 درجة مئوية إلى 60 درجة مئوية | يحدد بيئة التفريغ المحددة |
| دورة الحياة | راجع شروط الاختبار المعلنة من قبل الشركة المصنعة | يدعم عمر الخدمة والتخطيط للاستبدال |
مهم:تستند القيم المذكورة أعلاه إلى معلومات المنتج التي نشرتها Yideng. يجب تأكيد حدود الشحن وحدود التفريغ وظروف درجة الحرارة وفقًا لأحدث ورقة بيانات للتكوين الدقيق للبطارية. لا ينبغي أبدًا التعامل مع الحد الأقصى للتيار على أنه تيار تشغيل مستمر موصى به دون التحقق.
يمكن تقدير الطاقة الاسمية بضرب الجهد الاسمي بالسعة المقدرة:
11.1 فولت × 4 أمبير = 44.4 وات في الساعة
تساعد هذه القيمة المهندسين على تقدير كمية الطاقة المتاحة للتطبيق. على سبيل المثال، جهاز يستهلك متوسط 10 واط سيعمل نظريًا لمدة 4.44 ساعة تقريبًا عند معدل الطاقة الاسمي. عادةً ما يكون وقت التشغيل الفعلي أقل أو مختلفًا بسبب خسائر التحويل وحدود التفريغ ودرجة الحرارة وعمر البطارية والتغيرات في الطلب على الطاقة.
يعد ترتيب 3S2P مفيدًا عندما يتطلب الجهاز جهدًا اسميًا يبلغ حوالي 11.1 فولت وسعة 4000 مللي أمبير في الساعة. فهو يجمع بين المزايا الكهربائية للتوصيلات المتسلسلة والمتوازية في مجموعة بطارية مدمجة واحدة.
في ترتيب من ثلاث سلاسل، تضاف الجهود الاسمية لمجموعات الخلايا الثلاث معًا. باستخدام خلايا أيون الليثيوم الاسمية التقليدية 3.7 فولت، يكون الجهد الاسمي الناتج للحزمة هو 11.1 فولت. وهذا مناسب للأنظمة الإلكترونية المصممة حول نطاق الجهد هذا، بشرط تلبية متطلبات جهد التشغيل الكاملة الخاصة بها.
تحتوي كل مجموعة متسلسلة على خليتين متوازيتين متصلتين. مع الخلايا المطابقة بشكل مناسب، تعمل الاتصالات المتوازية على زيادة السعة المتاحة مقارنة بخلية واحدة. وبالتالي يمكن للحزمة المجمعة توفير 4000 مللي أمبير مع الحفاظ على الجهد الاسمي المقصود.
على عكس البطاريات التي تستخدم لمرة واحدة، يمكن إعادة استخدام عبوات الليثيوم أيون القابلة لإعادة الشحن من خلال دورات شحن متعددة. تعتمد مدة خدمتها العملية على عادات الشحن وعمق التفريغ ودرجة الحرارة والطلب الحالي وظروف التخزين وجودة نظام إدارة الخلية والبطارية.
يمكن تصميم حزمة البطارية بأطوال مختلفة للكابلات، والموصلات، والمبيتات الواقية، وترتيبات التثبيت. تساعد هذه الخيارات مصممي المنتجات على تكييف مصدر الطاقة مع المتطلبات المادية والكهربائية لمعداتهم.
يمكن أن يدعم تكوين البطارية 11.1 فولت 4000 مللي أمبير في الساعة مجموعة واسعة من التطبيقات عندما يتوافق الجهد الكهربي وتيار التفريغ والأبعاد والتقييمات البيئية مع تصميم المعدات.
يجب تحديد مدى ملاءمة التطبيق من خلال التقييم الكهربائي والميكانيكي. قد تتطلب الأجهزة ذات تيارات بدء التشغيل العالية، أو المحركات، أو أجهزة إرسال الراديو، أو عناصر التسخين، بطارية ذات تصنيف تفريغ مختلف أو اعتبارات حرارية إضافية.
بالنسبة لمطوري المنتجات الذين يقومون بمقارنة بنيات البطاريات، توفر حلول بطاريات الليثيوم من Yideng نقطة انطلاق لتقييم خيارات البطاريات القابلة لإعادة الشحن ومتطلبات التخصيص.
يمكن أن يؤدي اختيار البطارية بناءً على جهدها وقدرتها فقط إلى مشاكل في التكامل. يجب على المشترين تقييم الملف التشغيلي الكامل للمعدات قبل تأكيد الشراء.
تحقق من الجهد الاسمي للجهاز ونطاق الإدخال المسموح به. الجهد الاسمي للبطارية ليس هو جهدها في كل مرحلة من مراحل الشحن أو التفريغ. يجب أن يتحمل الجهاز نطاق الجهد الكهربي المحدد بالكامل للحزمة.
تقدير متوسط استهلاك الطاقة ووقت التشغيل المطلوب. كحساب أولي، قم بتقسيم طاقة البطارية الاسمية على متوسط طاقة الجهاز. قم بتطبيق بدل مناسب لخسائر التحويل والسعة الاحتياطية وتأثيرات درجة الحرارة وعمر البطارية.
قارن بين تيار التشغيل العادي وتيار بدء التشغيل للجهاز مع حدود التفريغ المعتمدة لحزمة البطارية. تأكد من أن الخلايا والأسلاك والموصلات ولوحة الحماية والغلاف يمكنها التعامل مع الحمل المطلوب.
تأكد من الحد الأقصى المسموح به لأبعاد البطارية ووزنها. يجب أيضًا التحقق من نوع الموصل والقطبية وطول الكابل ونقاط التثبيت وتصميم العلبة قبل الإنتاج الضخم.
قم بمراجعة العدد المتوقع لدورات الشحن والتفريغ في ظل ظروف اختبار محددة. ضع في اعتبارك درجة الحرارة المحيطة، وتكرار الشحن، ومدة التخزين، والاهتزاز، وعواقب انقطاع الطاقة بشكل غير متوقع.
بالنسبة لفرق المشتريات، يمكن لقائمة المراجعة التالية تبسيط مناقشات الموردين:
تعد ممارسات الشحن والتعامل الصحيحة ضرورية للحفاظ على أداء بطارية الليثيوم أيون. على الرغم من أن دائرة حماية البطارية يمكن أن تقلل من المخاطر الكهربائية المحددة، إلا أنها لا تلغي الحاجة إلى تصميم نظام مناسب وتشغيل دقيق.
حدد شاحنًا مصممًا لكيمياء البطارية الدقيقة وتكوين السلسلة وحدود جهد الشحن. تستخدم حزمة الليثيوم أيون التقليدية المكونة من ثلاث سلاسل عادةً حد شحن يبلغ 12.6 فولت عندما يكون لخلاياها جهد شحن أقصى يبلغ 4.2 فولت. قم بتأكيد هذه القيمة في ورقة البيانات المعتمدة للبطارية قبل الاستخدام.
اتبع نطاقات درجة حرارة الشحن والتفريغ المحددة من قبل الشركة المصنعة. تجنب شحن البطارية خارج النطاق المسموح به، أو وضعها بالقرب من مصادر الحرارة، أو تركها معرضة لأشعة الشمس المباشرة في بيئة مغلقة.
قد يوفر نظام إدارة البطارية المناسب أو دائرة الحماية وظائف مثل الحماية من الشحن الزائد، والحماية من التفريغ الزائد، وحماية التيار الزائد، وحماية الدائرة القصيرة. وينبغي النظر في موازنة الخلايا ومراقبة درجة الحرارة وفقا للتصميم والتطبيق.
يجب على مصنعي البطاريات ومصممي المعدات أيضًا تقييم متطلبات النقل وسلامة المنتج والاستخدام النهائي قبل شحن أو نشر منتج يعمل بالبطارية.
قد لا تناسب حزم البطاريات القياسية كل تصميم للمعدات. يسمح تخصيص OEM للمصنعين بمواءمة الخصائص الكهربائية للبطارية والبنية المادية مع متطلبات تثبيت المنتج.
تصف معلومات منتج Yideng تطوير مجموعة البطاريات المخصصة للعملاء الذين يحتاجون إلى حلول طاقة خاصة بالتطبيقات. اعتمادًا على المشروع والمراجعة الهندسية، قد تغطي مناقشات التخصيص ما يلي:
تساعد هذه الإجراءات فرق الشراء على تقييم أكثر من سعر الوحدة الأولي. يمكن للمواصفات المتسقة والحماية المناسبة ونتائج الاختبار التي يمكن تتبعها وعملية التخصيص الواضحة أن تقلل من مشكلات التكامل أثناء الإنتاج.
قبل تقديم طلب مجمع، اطلب ورقة البيانات الحالية وتأكد من فحوصات الجودة ووثائق السلامة وسجلات الشحن المتوفرة للطراز المحدد. يجب التحقق من الشهادات وتقارير الاختبار وفقًا للمنتج الدقيق والسوق المقصود بدلاً من افتراضها من كيمياء البطارية وحدها.
3S2P يعني أن ثلاث مجموعات من الخلايا متصلة على التوالي، مع وجود خليتين متصلتين بالتوازي في كل مجموعة. يستخدم التكوين ست خلايا في المجموع. تعمل التوصيلات المتسلسلة على زيادة الجهد، بينما تعمل التوصيلات المتوازية على زيادة السعة.
تبلغ طاقتها الاسمية حوالي 44.4 واط في الساعة، ويتم حسابها بضرب 11.1 فولت في 4 أمبير في الساعة. تعتمد الطاقة الفعلية القابلة للاستخدام على ظروف التفريغ، وكفاءة النظام، وحالة البطارية، وقطع التفريغ المسموح به.
لا، يجب أن يتطابق الشاحن مع كيمياء البطارية وتكوين السلسلة وحد جهد الشحن والمتطلبات الحالية. بالنسبة لحزمة الليثيوم أيون التقليدية المكونة من ثلاث سلاسل مع خلايا شحن قصوى تبلغ 4.2 فولت، فإن حد الشحن النموذجي هو 12.6 فولت. تحقق من المواصفات الدقيقة قبل توصيل الشاحن.
يعتمد وقت التشغيل على متوسط استهلاك الطاقة للجهاز. التقدير الأولي هو 44.4 واط في الساعة مقسومًا على استهلاك طاقة الجهاز بالواط. على سبيل المثال، يعطي الحمل بقدرة 10 واط تقديرًا نظريًا قدره 4.44 ساعة قبل حساب الخسائر وعوامل التشغيل الأخرى.
لا. تفقد جميع بطاريات الليثيوم أيون القابلة لإعادة الشحن قدرتها تدريجيًا بسبب الاستخدام والتقادم. يعتمد عمر الخدمة على درجة الحرارة وظروف الشحن وعمق التفريغ والطلب الحالي والتخزين وبناء البطارية. اسأل المورد عن شروط اختبار دورة الحياة ومعيار قدرة نهاية العمر المعلن.
يصف Yideng خدمات تخصيص OEM وODM لحزم البطاريات، بما في ذلك اختيار الموصل وطول الكابل وتكوين البطارية وتصميم الغلاف. تأكد من الخيارات المتاحة وعملية العينة والجدوى الفنية مع الشركة قبل الطلب.
تأكد من المواصفات الكهربائية والأبعاد ومتطلبات التفريغ ووظائف الحماية وتوافق الشحن ونتائج اختبار العينة ومدة الإنتاج ووثائق الشحن المعمول بها. اطلب المستندات الفنية الخاصة بالطراز قبل الموافقة على مواصفات الإنتاج النهائية.
توفر حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن بقدرة 11.1 فولت 4000 مللي أمبير في الساعة 18650 3S2P معدل طاقة اسمي يبلغ 44.4 وات في الساعة وتكوينًا عمليًا للمعدات الإلكترونية المحمولة والصناعية المتوافقة. وتعتمد ملاءمتها على مطابقة الجهد والسعة والطلب الحالي وظروف الشحن والأبعاد ومتطلبات الحماية مع التطبيق المقصود.
بالنسبة للشركات التي تعمل على تطوير منتجات تعمل بالبطاريات، يجب أن تتضمن عملية التوريد الموثوقة المراجعة الفنية والتحقق من صحة العينات وتقييم السلامة ومواصفات الإنتاج الواضحة. توفر Yideng نقطة انطلاق لاستكشاف حلول حزمة بطاريات الليثيوم القياسية والمخصصة. إذا كنت تخطط لمنتج جديد أو تحتاج إلى حزمة بطارية مصممة خصيصًا لمعداتك، فراجع تفاصيل المنتج واتصل بنالمناقشة متطلبات الجهد والسعة والموصل والإسكان والطلب لديك. يمكن أن تساعدك Yideng في تقييم تكوين البطارية المناسب لمشروعك.
